10000系製作記
【仕上げ編】

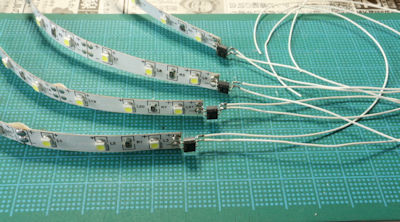

●室内灯工作(2021/01/11)
最近の工作で標準方式にしている室内灯用のテープLED工作を行いました。20cmのテープLEDにブリッジダイオード、リード線をハンダ付けしました。

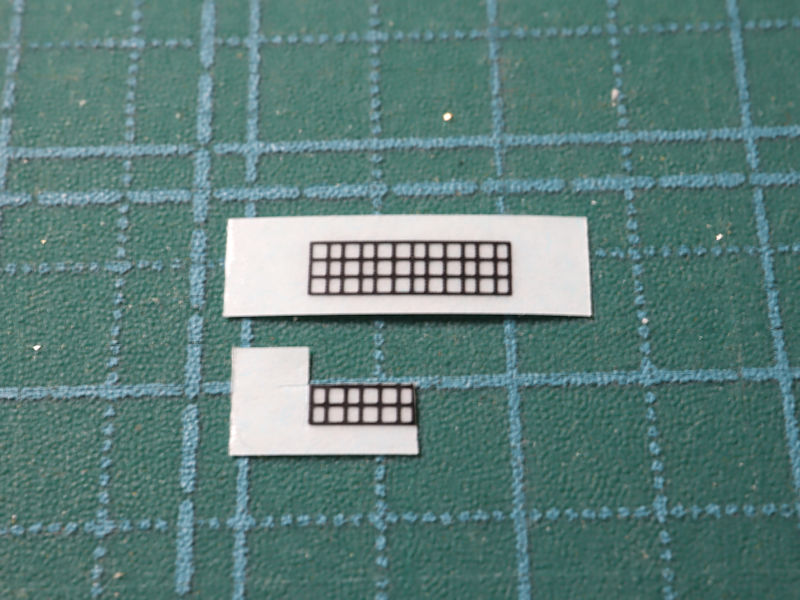

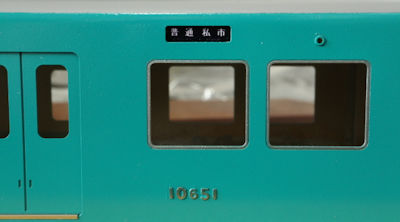

●方向幕、窓取り付け(2021/01/11)

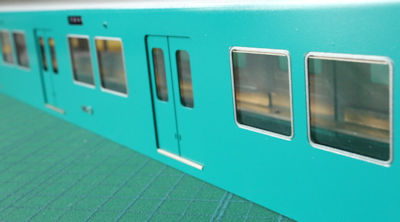

方向幕は「普通 私市」とすることとし、方向幕を貼り付けました。窓はOHPフィルムをカットして両面テープで貼り付けています。

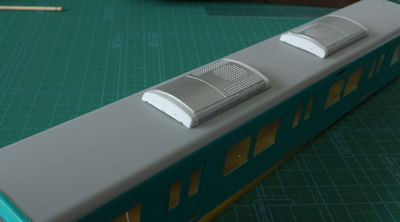

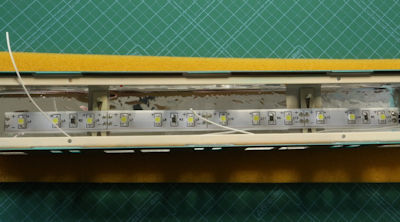

●中間車工作(1)(2021/01/11)

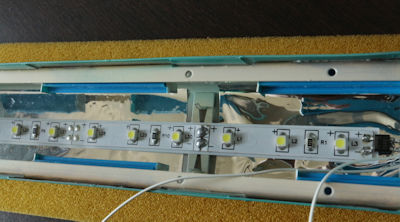

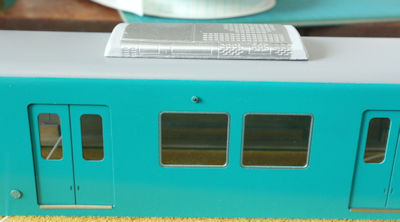

テープLEDをプラ板に貼り付けて室内に貼り付け、ドア知らせ灯とクーラーを取り付けました。

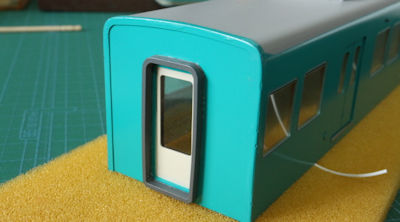

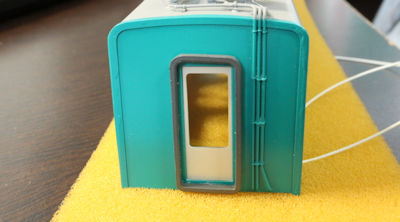

●中間車工作(2)(2021/01/11)

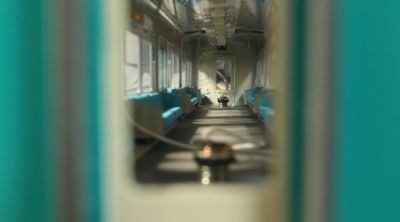

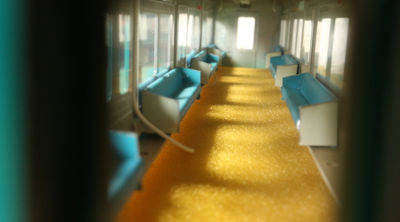

幌枠と車内座席を取り付けました。中間車完成までもう少しです。

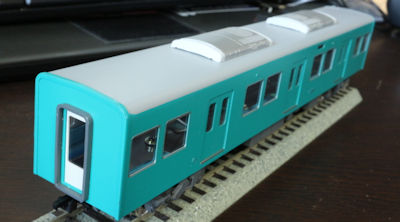

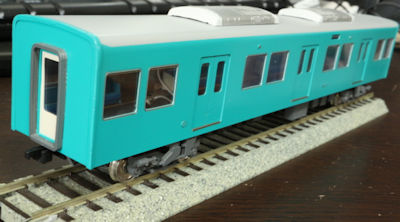

●中間車(T1)完成(2021/01/11)
まずモーターを積まない中間車「10651」が完成しました。

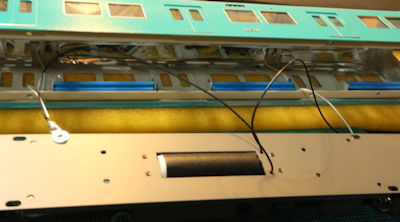

●中間車工作(3)(2021/01/12)

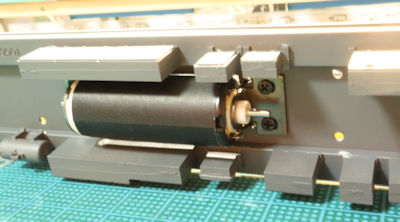

続けてモーターを積む中間車の工作です。LN14モーターを取り付けています。
●中間車(T0)完成(2021/01/17)
モーターを搭載する中間車が「10501」も完成しました。

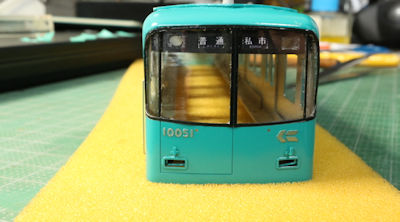

●先頭車工作(1)(2021/01/17)

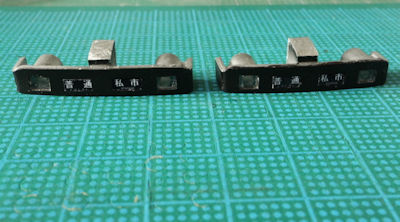

先頭車の種別方向幕を貼り付け、高さ調整のため天井に接する部分を少し削りました。

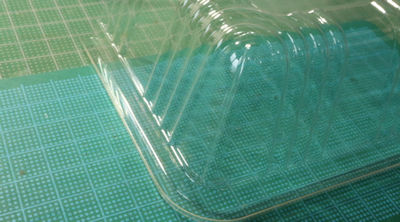

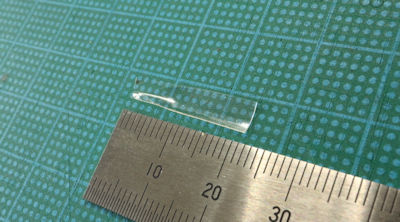

●先頭車工作(2)(2021/01/24)

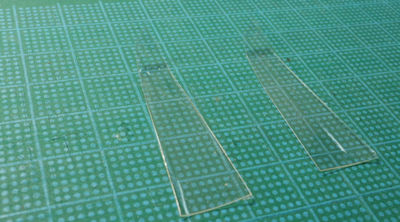

先頭車運転台の窓ガラス工作です。両端は角が曲がっており、上部もしぼんだ形状で成形が難しいので、ブリスターパックのコーナー部分を切り出して使うことにしました。ブリスターパックをカットしただけでは形が合わないため、径の細いドリルに当てて曲げています。

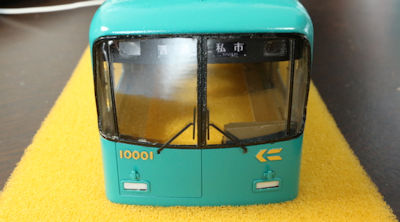

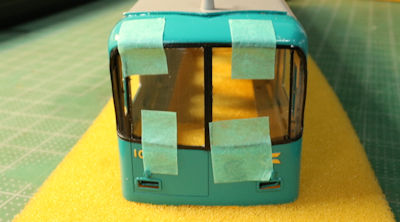

●先頭車工作(3)(2021/01/24)

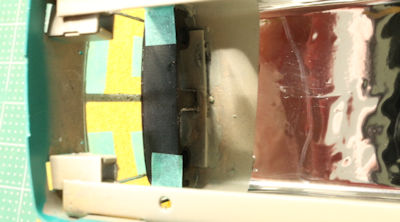

窓ガラス中央部分も内側から貼り付けました。接着剤が乾くまでマスキングテープで仮止めしています。窓ガラス部分が固定されたら内側から種別方向幕のベースを接着剤で取り付けました。

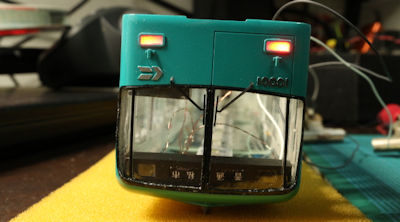

●先頭車工作(4)(2021/01/24)

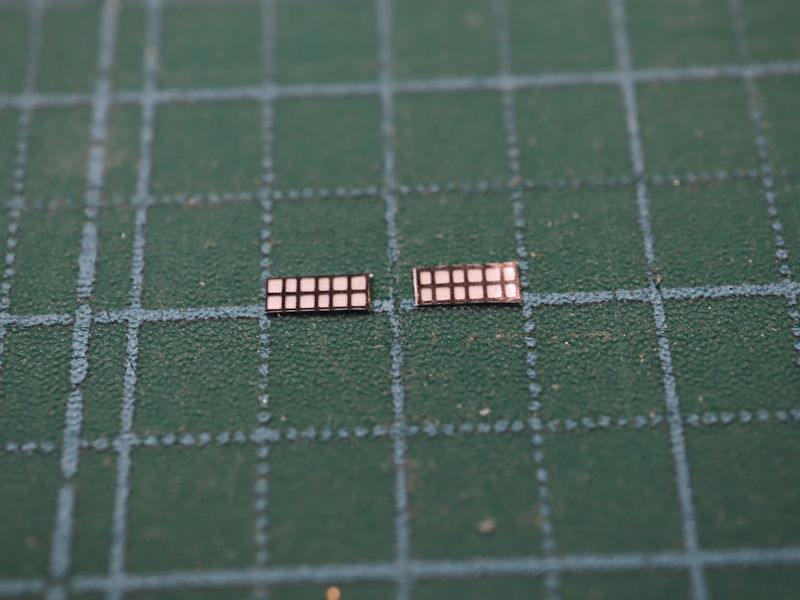

種別灯尾灯は白いプラ板を小さくカットしはめ込んでいます。普通車両なので種別灯は点灯しませんが、尾灯点灯時は赤く光るようになっています。塗装済みのワイパー、運転台も取り付けました。
●先頭車工作(5)(2021/01/24)

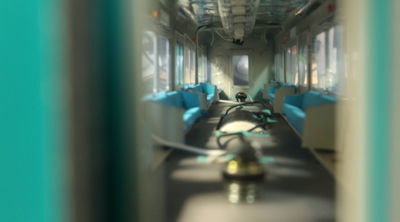

最後の工程に入りました。室内灯と座席を取り付け、貫通幌も接着しました。

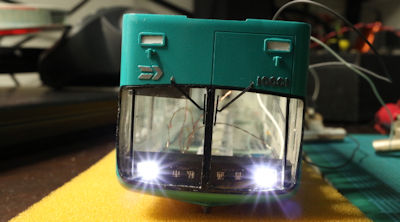

前照灯、尾灯工程を行いました。

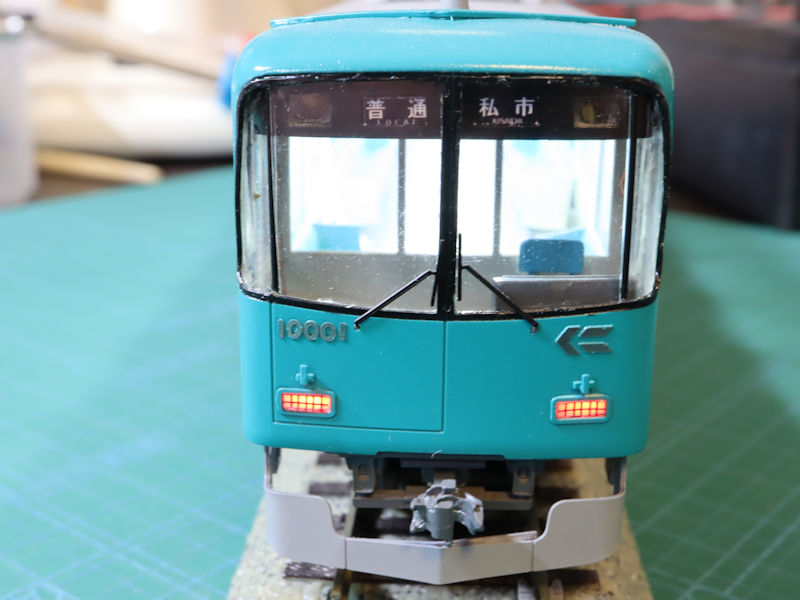

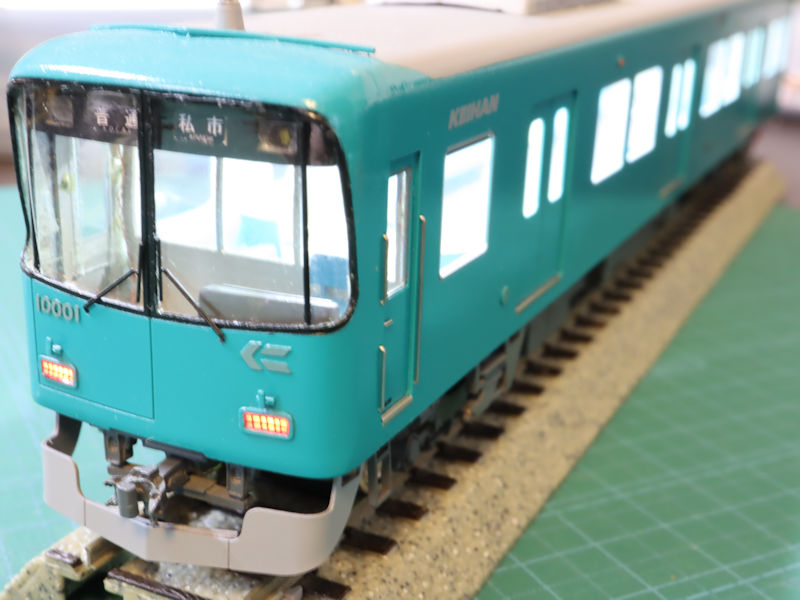

●完成(2021/01/30)
10000系が完成しました。製作開始は2013年7月でしたので、製作期間7年半でようやく完成に至りました。ターコイズグリーン1色の編成は他の車両と並べると異色の存在感です。
