新3000系製作記

【仕上げ編】

塗装が終わり、仕上げ作業に入りました。

●方向幕作成(2013/11/19)

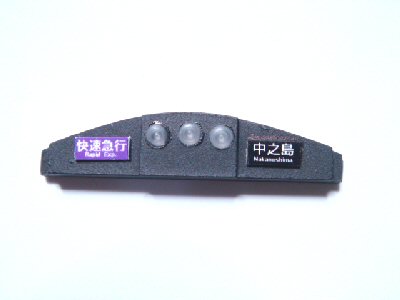

Microsoft Excelで方向幕を作成しました。「快速急行」の中之島と出町柳、「特急」の出町柳と淀屋橋を作成しましたが、選択したのはやはり新3000系デビュー時の目玉である「快速急行 中之島」としました。

印刷した方向幕をカットし、車体側面と前面に貼り付けました。前照灯は点灯化に向け、銀河モデルのNゲージのパーツを用いてレンズを取り付けています。

●点灯化工作(1)(2013/11/19)

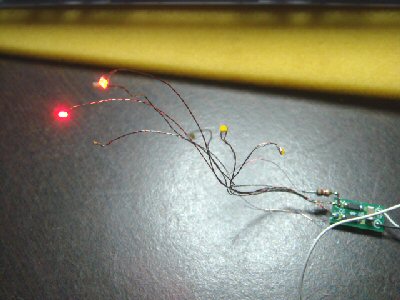

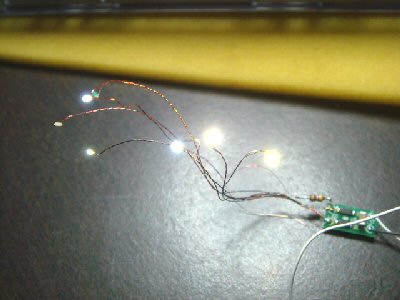

先頭車の前照灯、種別灯、尾灯と全車の室内灯の工作を始めました。まず先頭車ですが、モデルシーダーのLEDユニットを加工します。利用するLEDユニットは「前照灯・種別灯 4灯 尾灯 2灯」ですが、新3000系の特徴である前照灯3灯を点灯させるためLEDを1個追加しました。これにより前進時に前照灯3灯、種別灯2灯の5灯が点灯します。

●小物塗装(1)(2013/11/21)

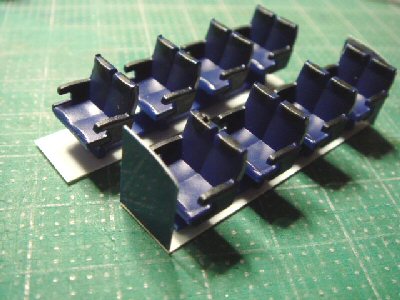

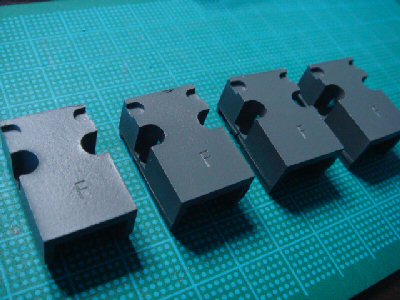

座席と床下ウエイトを塗装しました。新3000系のクロスシートは2+1列ですので、1列シートをどうやって再現しようかと思案しましたが、2列シートの半分をニッパーで切断してみると、それなりに良い感じですので採用しました。クロスシートは今年9月の合同運転会でお会いしたFさんのアドバイスを受け、TOMIXの「485系普通車用」を採用しました。シートピッチはパーツの素のままでぴったりです。連結面寄りのロングシートはいつものカツミのものです。

●小物塗装(2)(2013/11/22)

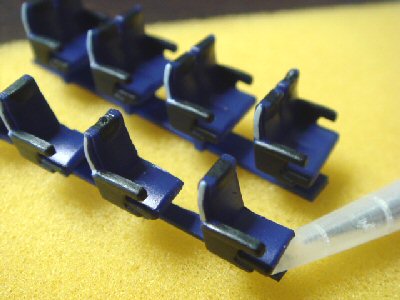

クロスシートに色入れしました。肘掛けとヘッドカバーを黒に、背もたれのサイドをグレーに塗装しています。

●窓サッシ取り付け(2013/11/24〜12/1)

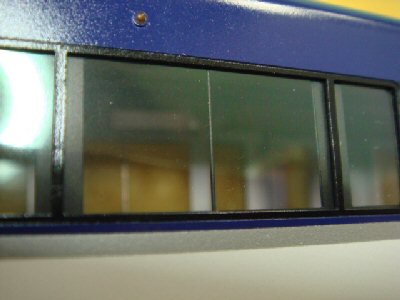

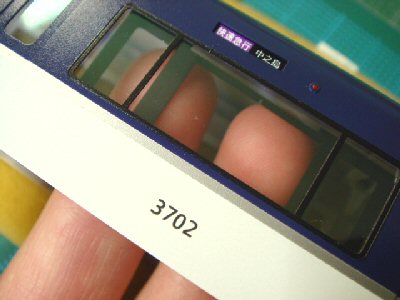

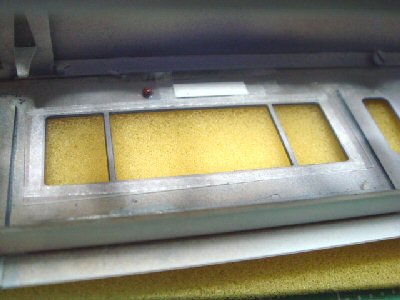

窓ガラスはOHPフィルムをカットし、両面テープで窓に貼り付けます。

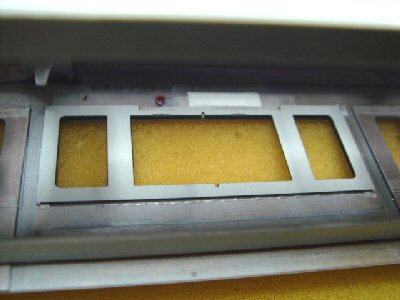

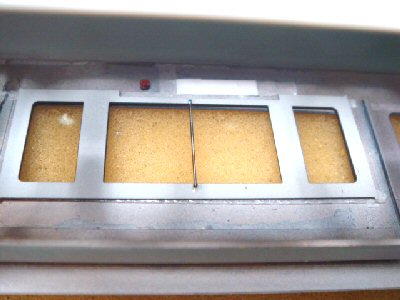

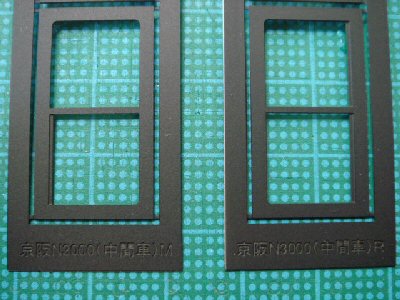

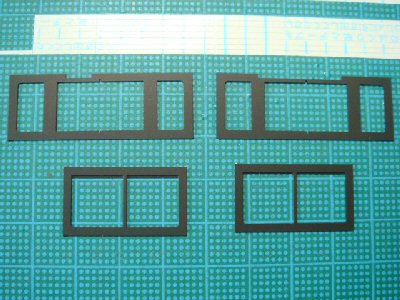

次に車内側の窓サッシを貼り付けますが、車体の山側と川側で1カ所、窓サッシの形状が異なります。窓サッシを1枚づつカットし、先ほど貼り付けた窓の上に両面テープで貼り付けました。

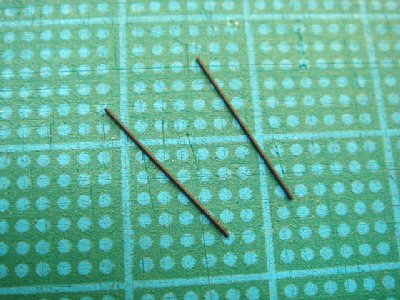

最後に長窓の中間にあるカーテンレールを窓サッシにある溝部分に接着しました。1両の工作に約2時間かかるため、なかなか進みません。

●室内灯工作(2013/12/2)

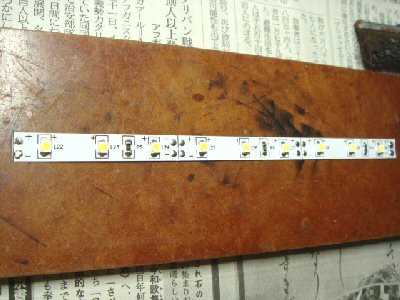

窓サッシの工作が終了し、室内灯の工作を始めました。ここ数年工作から遠ざかっている間のLEDの進化でチップLEDが使われたテープLEDが低価格に入手できるようになっていました。これまでカツミやエンドウの高いパネルライトを使って、1カ所の発光源を車内に拡散させていましたが、テープLEDを天井に貼り付けるだけで車内全体を明るく照らすことができるようになりました。

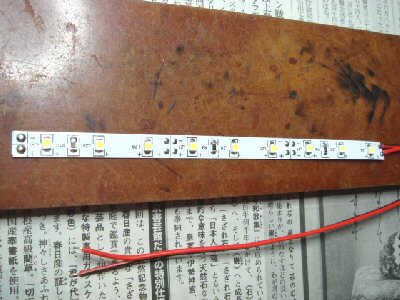

テープLEDももちろん極性がありますので、ブリッジダイオードを使って前後進ともに点灯するようにします。購入したテープLEDには太いリード線がありましたのでハンダごてをあてて外しました。

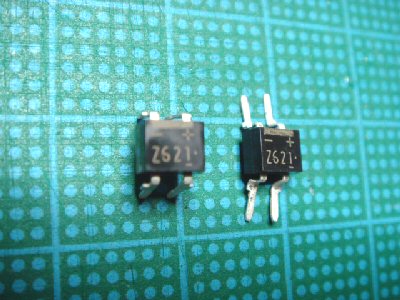

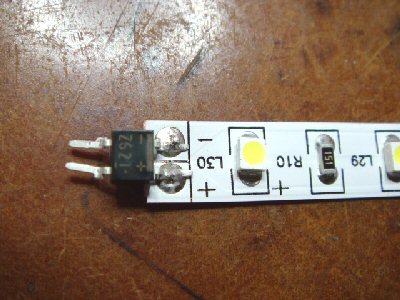

次にブリッジダイオードの加工です。足を90度曲げて極性を間違えないようにテープLEDの端子にハンダ付けしました。

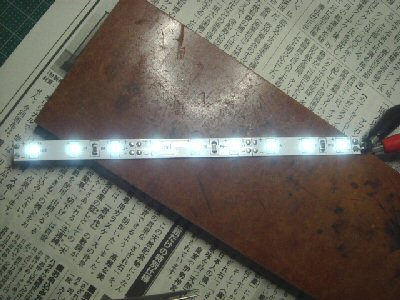

以上で終わりです。ブリッジダイオードの足に電源をつないで試験点灯するととても明るく点灯しました。20cmのテープLED400円+ブリッジダイオード52円です。

●天井反射シール貼り付け(2013/12/3)

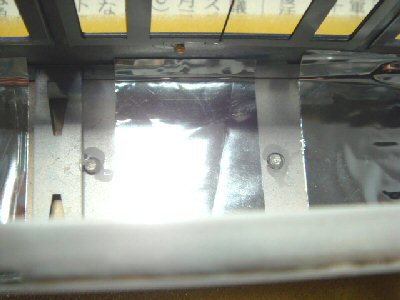

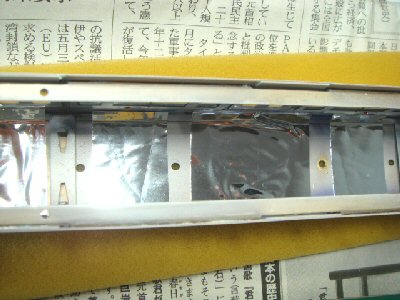

室内灯のテープLEDを下向きに取り付けるので反射効果は無いかも知れませんが、一応天井部分に銀色のテープを貼り付けます。

●クーラー取り付け(2013/12/3)

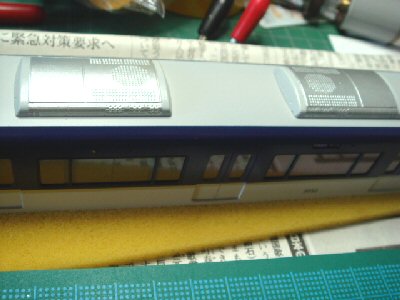

反射シール貼り付け後、車内側からクーラーを接着しました。

●室内灯工作つづき(2013/12/13)

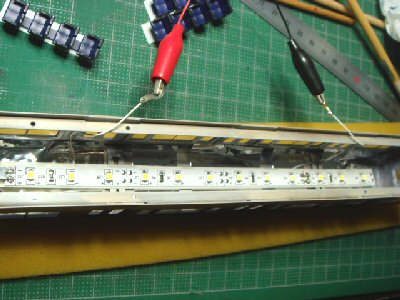

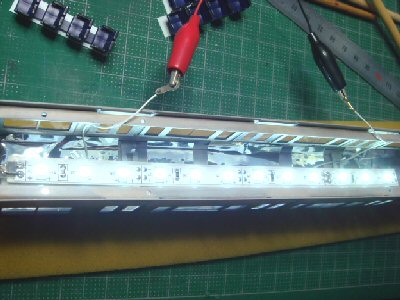

テープLEDにリード線をハンダ付けして車内天井部分に両面テープで貼り付けました。

●座席仕切り工作(2013/12/13)

シート端部分の仕切りを作りました。クロスシート部分とシングルシート、ロングシート部分に分けてプラ板をカットし、上辺を円弧状にカットしています。円形の手すりは省略することにしました。

●点灯化工作(2)(2013/12/27)

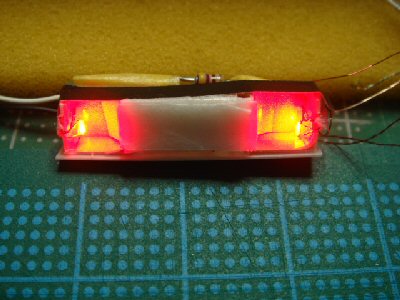

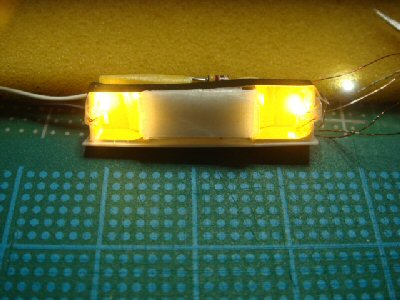

新3000系の特徴的な先頭車の円弧形の種別灯と尾灯をどのように点灯させるか考えた末、円弧の半径に相当するサイズのLEDボックスをプラ板で作り、自転車用の反射シールをLEDボックス内に貼り付けてボックス内全体が明るくなるようにしました。

●新3000系完成(2013/12/27〜29)

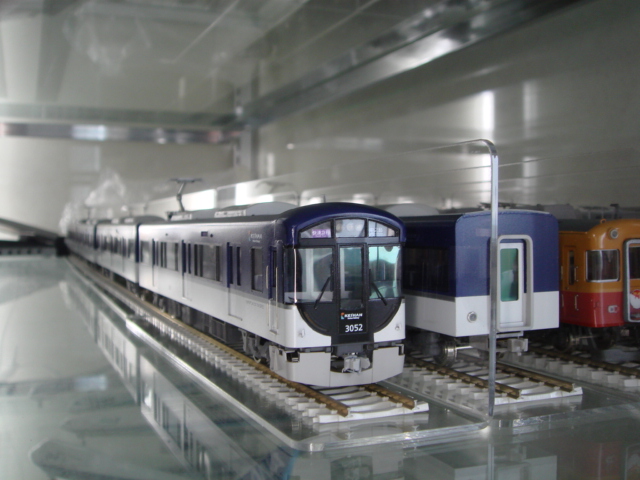

今年7月から工作を開始した新3000系が完成しました。

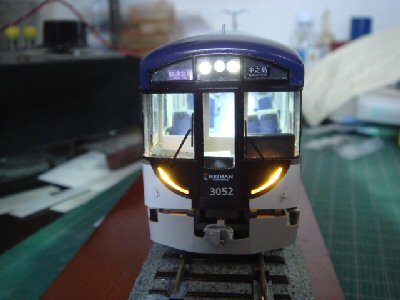

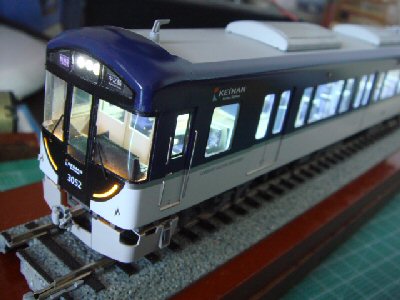

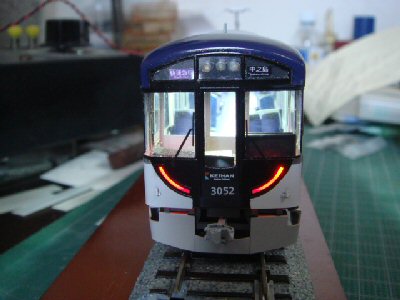

1mm×0.6mm角の極小LEDでは点のようにしか光らない種別灯と尾灯も反射シールを使ったLEDボックスの自作で円弧全体が点くようになりました。また3つの前照灯も明るく点灯するようにしています。

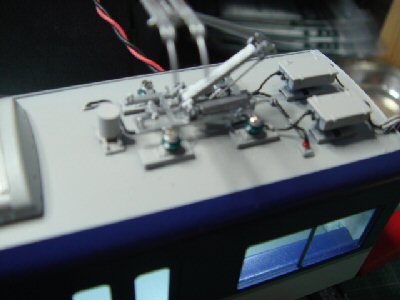

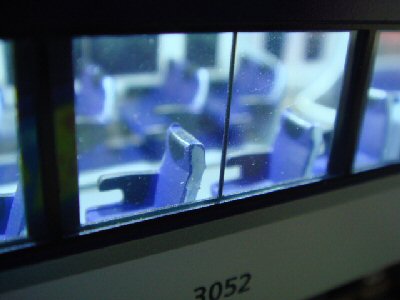

M車のパンタ部分は配管を塗装してメリハリをつけています。クロスシートの座席は2列+1列を再現しています。また車端のロングシートも実車通りに車椅子スペースを設けています。室内灯はテープLEDの採用で全体が明るく照らされています。

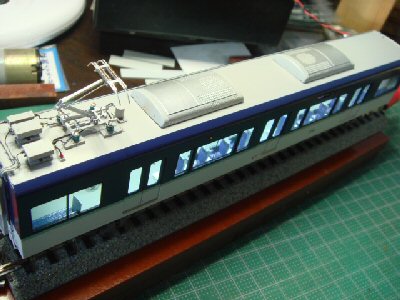

中間車も座席工作と室内灯を点灯するようにしています。
